| Ⅴ．Ｐシリーズ |
| プリント基板タイプの表面実装部品 |
|
① |
2.5×5.0×1.3tの小型シンプル形状表面実装タイプ。 |
|
② |
表面、裏面、側面の３方向のハンダ付けに対応。 |
|
③ |
2.6×3.2の角穴挿入でも位置決め可能。 |
|
④ |
テーピング仕様も可能。 |
|
⑤ |

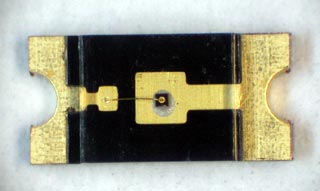

ＰＬＢは可視光タイプのＬＥＤで赤色、黄緑色を用意。
ＰＬＩは赤外タイプのＬＥＤ。

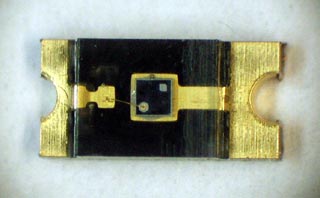

ＰＰＤは高感度のフォトダイオード。
ＰＰＩはピンフォトダイオード。
ＰＰＴは高感度高出力フォトトランジスタ。
（ダーリントンで可視光カット樹脂タイプも用意）
|
|
⑥ |

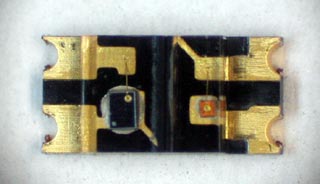

ＲＦＰは反射型のフォトリフレクタ。
超小型省スペース設計、優れた伝達特性を実現、高分解能力を持つ位置検出センサです。
赤外と可視光カット樹脂タイプも用意。
|
|
 |
|
 |
|
 |
|
| フォトリフレクタ |
ＬＥＤ |
フォトダイオード
フォトトランジスタ |
|
|
|
