| Ⅳ．液面センサ |
| 異なる２つの媒体の境界で、屈折現象が起こることを利用した、液面センサです。 |
|
① |
気体、液体の屈折率の違いから、センサに接触している媒体を判別。 |
|
② |

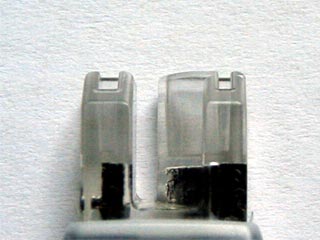

透過式、反射式の２種類があります。 |
|
③ |

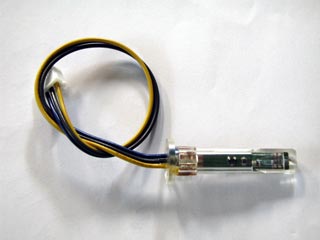

透過式は気体中でＬＥＤからフォトトランジスタに光が透過せず、液体中で光が透過して機能するタイプ。 |
|
④ |
反射式は、気体中でＬＥＤの反射光をフォトトランジスタで受けて機能し、液体中で光が透過する事により、フォトトランジスタが機能しなくなるタイプ。 |
|
⑤ |

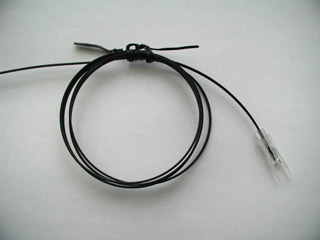

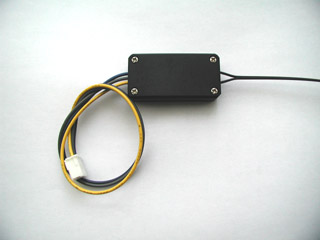

ファイバー式液面センサーは検出部と検出回路が光ファイバーにより接続されているため、電気が使用できない部分の液面検知が可能です。 |
|
⑥ |
カスタム対応も可能です。 |
